安全荷重表

安全荷重表 | JIS 6×24 0/0 A種JIS 6×37 0/0 A種JIS IWRC 6XFi(29) 0/0 B種東京製綱(株) HX 6×37 0/0

玉掛索の点検方法及び廃棄基準 | 加工部分の点検方法及び廃棄基準 加工部以外の点検方法及び廃棄基準

JIS 6×24 0/0 A種 安全使用荷重(安全係数:6)

2本2点吊り 4本4点吊り
3本3点吊り
2本4点あだ巻き吊り
規格
破断
荷重
基本
使用
荷重
垂直 吊り角度 吊り角度
ロープ径mm 2本吊り 30° 60° 90° 30° 60° 90° tf tf
6 0.600 0.570 0.510 0.420 0.840 0.750 0.630 1.80 0.300
8 1.07 1.01 0.910 0.750 1.5 1.34 1.12 3.22 0.536
9 1.35 1.28 1.15 0.940 1.89 1.69 1.42 4.07 0.678
10 1.67 1.59 1.42 1.17 2.34 2.09 1.75 5.03 0.838
12 2.4 2.28 2.04 1.68 3.36 3.00 2.52 7.24 1.20
14 3.28 3.11 2.78 2.29 4.59 4.10 3.44 9.85 1.64
16 4.26 4.04 3.62 2.98 5.96 5.32 4.47 12.8 2.13
18 5.42 5.14 4.60 3.79 7.58 6.77 5.69 16.3 2.71
20 6.7 6.36 5.69 4.69 9.38 8.37 7.03 20.1 3.35
22 8.12 7.71 6.90 5.68 11.4 10.2 8.52 24.4 4.06
24 9.66 9.17 8.21 6.76 13.5 12.1 10.1 29.0 4.83
26 11.3 10.8 9.62 7.92 15.8 14.2 11.9 34.0 5.66
28 13.2 12.5 11.2 9.21 18.4 16.5 13.8 39.5 6.58
30 15.1 14.3 12.8 10.6 21.1 18.9 15.9 45.3 7.55
32 17.2 16.3 14.6 12.0 24.0 21.5 18.0 51.5 8.58
(34) 19.3 18.3 16.4 13.5 27.0 24.1 20.3 57.9 9.65
36 21.6 20.5 18.4 15.1 30.2 27.0 22.7 65.2 10.8
(38) 24.0 22.8 20.4 16.8 33.6 30.0 25.2 72.4 12.0
40 26.8 25.5 22.8 18.8 37.5 33.5 28.1 80.5 13.4
(42) 30.2 28.7 25.7 21.1 42.3 37.8 31.7 90.6 15.1
(44) 32.2 30.6 27.4 22.5 45.1 40.3 33.8 97.1 16.1
(45) 33.8 32.1 28.7 23.7 47.3 42.3 35.5 101.8 16.9
(46) 35.2 33.4 29.9 24.6 49.3 44.0 37.0 106.1 17.6
(48) 38.6 36.7 32.8 27.0 54.0 48.3 40.5 116.0 19.3
(50) 41.8 39.7 35.5 29.3 58.5 52.3 58.9 125.4 20.9
モード係数

2

1.9 1.7 1.4 2.8 2.5 2.1 6 1

(赤文字)はJIS規格外品

tsuri

JIS 6×37 0/0 A種 安全使用荷重(安全係数:6)

2本2点吊り 4本4点吊り
3本3点吊り
2本4点あだ巻き吊り
規格
破断
荷重
基本
使用
荷重
垂直 吊り角度 吊り角度
ロープ径mm 2本吊り 30° 60° 90° 30° 60° 90° tf tf
6 0.650 0.610 0.550 0.450 0.910 0.810 0.680 1.95 0.325
8 1.15 1.09 0.98 0.800 1.61 1.44 1.21 3.47 0.578
9 1.46 1.38 1.24 1.020 2.04 1.82 1.53 4.38 0.730
10 1.8 1.71 1.53 1.26 2.52 2.25 1.89 5.41 0.901
12 2.6 2.47 2.21 1.82 3.64 3.25 2.73 7.80 1.30
14 3.52 3.34 2.99 2.46 4.92 4.40 3.69 10.6 1.76
16 4.62 4.38 3.92 3.23 6.46 5.77 4.85 13.9 2.31
18 5.82 5.52 4.94 4.07 8.14 7.27 6.11 17.5 2.91
20 7.2 6.84 6.12 5.04 10.08 9.00 7.56 21.6 3.60
22 8.72 8.28 7.41 6.10 12.2 10.9 9.15 26.2 4.36
24 10.4 9.88 8.84 7.28 14.6 13.0 10.9 31.2 5.20
26 12.2 11.6 10.4 8.54 17.1 15.3 12.8 36.6 6.10
28 14.1 13.4 12.0 9.88 19.8 17.7 14.8 42.4 7.06
30 16.2 15.4 13.8 11.4 22.7 20.3 17.0 48.7 8.11
32 18.5 17.6 15.7 13.0 25.9 23.1 19.4 55.5 9.25
(34) 20.8 19.8 17.7 14.6 29.1 26.0 21.9 62.5 10.41
36 23.4 22.2 19.9 16.4 32.8 29.3 24.6 70.2 11.7
(38) 26.0 24.7 22.1 18.2 36.4 32.5 27.3 78.1 13.0
40 28.8 27.4 22.1 18.2 36.4 32.5 27.3 78.1 13.0
(42) 32.4 30.8 27.5 22.7 45.4 40.5 34.0 97.7 16.2
44 35.0 33.3 29.8 24.5 49.0 43.8 36.8 105 17.5
(46) 38.0 36.1 32.3 26.6 53.2 47.5 39.9 114 19.0
48 41.2 39.1 35.0 28.8 57.7 51.5 43.3 124 20.6
(50) 45.0 42.8 38.3 31..5 63.0 56.3 63.5 135 22.5
モード係数

2

1.9 1.7 1.4 2.8 2.5 2.1 6 1

(赤文字)はJIS規格外品

tsuri

JIS IWRC 6XFi(29) 0/0 B種 安全使用荷重(安全係数:6)

2本2点吊り 4本4点吊り
3本3点吊り
2本4点あだ巻き吊り
規格
破断
荷重
基本
使用
荷重
垂直 吊り角度 吊り角度
ロープ径mm 2本吊り 30° 60° 90° 30° 60° 90° tf tf
(8) 1.470 1.390 1.240 1.020 2.050 1.830 1.540 4.42 0.735
(9) 1.86 1.76 1.580 1.300 2.6 2.32 1.95 5.59 0.931
10 2.3 2.18 1.95 1.610 3.22 2.87 2.41 6.90 1.150
11.2 2.88 2.73 2.45 2.01 4.03 3.60 3.02 8.66 1.442
(12) 3.3 3.13 2.80 2.31 4.62 4.12 3.46 9.92 1.65
12.5 3.6 3.42 3.06 2.52 5.04 4.50 3.78 10.8 1.80
14 4.5 4.27 3.82 3.15 6.3 5.62 4.72 13.5 2.25
16 5.88 5.58 4.99 4.11 8.23 7.35 6.17 17.6 2.94
18 7.44 7.06 6.32 5.20 10.41 9.30 7.81 22.3 3.72
20 9.2 8.74 7.82 6.44 12.9 11.5 9.66 27.6 4.60
(22) 11.1 10.54 9.43 7.77 15.5 13.9 11.7 33.3 5.55
22.4 11.5 10.9 9.8 8.06 16.1 14.4 12.1 34.6 5.76
(24) 13.2 12.6 11.2 9.25 18.5 16.5 13.9 39.7 6.61
25 14.4 13.6 12.2 10.1 20.1 18.0 15.1 43.1 7.18
(26) 15.5 14.7 13.2 10.9 21.7 19.4 16.3 46.6 7.76
28 18.0 17.1 15.3 12.6 25.3 22.6 18.9 54.1 9.02
30 20.6 19.6 17.5 14.4 28.8 25.8 21.6 62.1 10.3
31.5 22.8 21.7 19.4 16.0 31.9 28.5 23.9 68.5 11.4
(32) 23.4 22.2 19.9 16.4 32.8 29.3 24.6 70.5 11.7
33.5 25.8 24.5 21.9 18.1 36.1 32.3 27.1 77.5 12.9
(34) 26.4 25.1 22.4 18.5 37.0 33.0 27.7 79.6 13.2
35.5 28.8 27.4 24.5 20.2 40.3 36.0 30.2 87.0 14.4
(36) 29.6 28.1 25.2 20.7 41.4 37.0 31.1 89.3 14.8
37.5 32.3 30.7 27.5 22.63 45.3 40.4 34.0 97.1 16.17
(38) 33.2 31.5 28.2 23.21 46.4 41.5 34.8 100 16.58
40 63.7 34.9 31.2 25.7 51.4 45.9 38.5 110 18.35
(42) 41.3 39.3 35.1 28.9 57.8 51.7 43.4 124 20.66
42.5 41.5 39.4 35.2 29.0 58.0 51.8 43.5 124 20.73
(44) 44.2 42.0 37.6 30.9 61.9 55.3 46.4 133 22.1
45 46.4 44.1 39.4 32.5 65.0 58.0 48.7 140 23.2
(46) 48.6 46.2 41.3 34.0 68.0 60.8 51.0 146 24.3
47.5 52.0 49.4 44.2 36.4 72.8 65.0 54.6 156 26.0
(48) 53.0 50.4 45.1 37.1 74.2 66.3 55.7 159 26.5
50 57.4 54.5 48.8 40.2 80.4 71.8 60.3 172 28.7
モード係数

2

1.9 1.7 1.4 2.8 2.5 2.1 6 1

(赤文字)はJIS規格外品

tsuri

東京製綱(株) HX 6×37 0/0 安全使用荷重(安全係数:6)

2本2点吊り 4本4点吊り
3本3点吊り
2本4点あだ巻き吊り
規格
破断
荷重
基本
使用
荷重
垂直 吊り角度 吊り角度
ロープ径mm 2本吊り 30° 60° 90° 30° 60° 90° tf tf
6 0.87 0.826 0.739 0.609 1.21 1.08 0.913 2.61 0.435
8 1.54 1.46 1.31 1.07 2.15 1.92 1.61 4.63 0.771
10 2.4 2.28 2.04 1.68 3.36 3.00 2.52 7.25 1.20
12 3.5 3.28 2.94 2.42 4.84 4.32 3.63 10.4 1.73
14 4.7 4.46 3.99 3.29 6.58 5.87 4.93 14.1 2.35
16 6.2 5.85 5.23 4.31 8.62 7.70 6.46 18.5 3.08
18 7.8 7.41 6.63 5.46 10.9 9.75 8.19 23.4 3.90
20 9.6 9.13 8.17 6.73 13.4 12.0 10.1 28.9 4.81
22 11.7 11.0 9.91 8.16 16.3 14.5 12.2 35.0 5.83
24 13.9 13.2 11.8 9.74 19.4 17.4 14.6 41.8 6.96
26 16.3 15.5 13.8 11.4 22.8 20.4 17.1 49.0 8.16
28 19 18.0 16.1 13.2 26.5 23.7 19.9 56.9 9.48
30 22 20.5 18.3 15.1 30.2 27.0 22.6 65.2 10.8
32 25 23.3 20.9 17.2 34.4 30.7 25.8 74.2 12.3
34 27 25.2 22.6 18.6 37.2 33.2 27.9 79.8 13.3
36 30 28.3 25.3 20.8 41.7 37.2 31.2 89.4 14.9
38 33 31.5 28.2 23.2 46.4 41.5 34.8 99.7 16.6
40 37 34.7 31.1 25.6 51.2 45.7 34.4 110 18.3
42 41 39.1 35.0 28.8 57.6 51.5 43.2 124 20.6
44 44 41.9 37.5 30.9 61.8 55.2 46.4 133 22.1
46 48 45.7 40.9 33.7 67.4 60.2 50.6 145 24.1
48 53 50.3 45.0 37.1 74.2 66.2 55.6 159 26.5
50 87 54.3 48.6 40.0 80.0 71.5 60.0 172 28.6
52 62 58.9 52.7 43.4 86.8 77.5 65.1 186 31.0
モード係数

2

1.9 1.7 1.4 2.8 2.5 2.1 6 1

本品はJIS規格外品です。

tsuri

玉掛索の点検方法及び廃棄基準

1.加工部分の点検方法及び廃棄基準

点検項目 点検方法 廃棄基準
断線

ロープを曲げたりしてアイの部分やスリーブ付根部分の断線の有無を点検する。ある場合は、山切れ谷切れの状況を入念に調査し、断線本数を数える。

haiki01

C:クラウン断線(ロープ外接円と接する部分[山断線]の断線)

N:ニップ断線(ストランド相互が接する部分[山断線]の断線)

[クラウン断線の場合]
ロープ径(b)の6倍(約1ピッチ)の範囲内の断線を数え、使用されているワイヤーロープの構成を確認して、下表の断線数以上あるもの。

ワイヤロープの構成 可視断線数
点検範囲
(6d)
6×24
6×37(ハイクロスロープ)
9
10
IWRC6×Fi(25)
IWRC6×Fi(29)
5
6
IWRC6×{IWRC6×S(19)}
7×{IWRC6×WS(36)}
8
12



[ニップ断線の場合]
1本でもあるもの。

型くずれ アイ加工部にストランドの緩み等の型崩れや扁平、ロープのずれ等がないかを点検する。

・アイ頂点部で、著しく心網の飛出したもの
・アイ頂点部で、著しくつぶれが生じたもの ・アイ部分で、ストランドの緩みがあるもの

抜け出し

アイスプライス:ストランドの抜け出しの兆候がないか点検する。

アイ圧縮止め:片端に凹みが生じたり、抜け出しの有無を点検する。
抜け出しの点検は目視、マーキング等による。

・差し終わり部でストランドの抜け出しがあるもの
・片端に凹み、抜け出しのあるもの

スリーブの形状 スリーブに変形、つぶれ、き裂及び割れ等が発生していないか点検。 スリーブに変形、つぶれ、き裂、割れ等があるもの。
スリーブの摩耗 スリーブの摩耗状況を調査する。 スリーブが摩耗して、元の径の95%以下になったもの。
その他 腐食、きず等がないか点検する。 著しい腐食、きずが認められるもの。

2.加工部以外の点検方法及び廃棄基準

点検項目 点検方法 廃棄基準
断線 全長、全周にわたり断線の有無を点検する。
ある場合は、山切れ谷切れの状況を入念に調査し、断線本数を数える。

加工部の可視線数に準じる。

【実例写真】

dansen01

dansen02

キンク プラスキンク(よりの締まる方向のキンク)やマイナスキンク(よりの戻る方向のキンク)の有無を点検する。

局部的によりが詰まったり、戻ったりして、キンク発生したもの。

【実例写真】

pluskink

minuskink

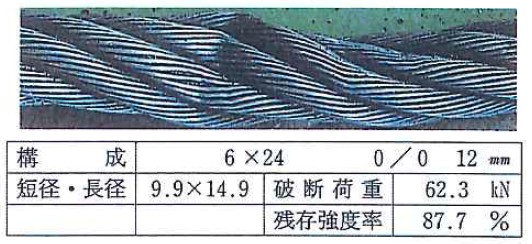

つぶれ(扁平)

局部的に押しつぶされた部分がないか点検する。

局部的な押しつぶしによる扁平があるもの。ノギスで短径d min 及び長径d max を測定したとき、d max / d min ≧1.5 となったもの。

haiki02

【実例写真】

tsubure01

tsubure02

腐食(錆) 表面の腐食の有無を点検する。
有れば布地で拭いて取れる薄い錆か、表面に凸凹が生じているかを調査する。
内部は、スパイキ等でストランドを持ち上げて調査する。

素線表面にピッチングが発生して、あばた状になったもの。
内部腐食によって素線が緩んだもの。

【実例写真】

fusyoku01

fusyoku02

摩耗 全長、全周にわたり摩耗の状況を点検する。

素線と素線の隙間がなくなったもの。

【実例写真】

mamou01

mamou02

うねり うねりの有無を点検する。

著しくうねっているもの。又は局部的なうねりの幅(d1)がロープ径(d)の4/3以上になったもの。

haiki03

ストランドの
落込み、浮き
ストランドの落込みや浮きがないか点検する。

ストランドの落込み、飛び出し、うねり、かご状のものがあるもの。

【実例写真】

tobidashi

きず 全長、全周にわたりきずの有無を点検する。

有害な欠陥が認められるもの。

【実例写真】

kizu

その他 心綱のはみだし、曲がり、素線の飛出し、テンパーカラー等の有無を点検する。 心綱のはみ出し、曲がり、テンパーカラーのあるもの。
